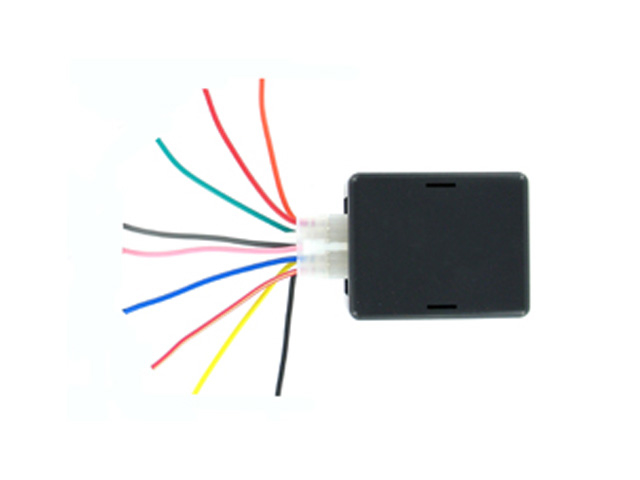

CAN-02 universalus CAN-Bus magistralės adapteris su Mute funkcija

CAN-02 - CAN Bus magistralės adapteris. Skirtas pakeisti skaitmeninį signalą į analoginį. Naudojamas montuojant bet kokius negamyklinius įrenginius, tokius kaip parkavimo sistemos, galinio vaizdo kameros, kabliai, multimedijos sistemos, magnetolos, sekimo sistemos ir t.t. į automobilius su CAN Bus magistrale. Be šio adapterio sunku pajungti dauguma analoginių prietaisų - prietaisų skydelyje gali užsidegti įspėjamosios lemputės, nėra galimybės valdyti degiminį signalą, nėra galimybės išskirti greičio signalo, neina valdyti skydelio apšvietimo ir t.t. Šis adapteris padeda išvengti prieš tai nurodytų problemų. Adapteryje yra laidas magnetolos pritildymui (mute).

Laidai:
• Juodas laidas: Žemė (-)
• Geltonas laidas: CAN High
• Mėlynas laidas: CAN Low
• Oranžinis laidas: skydelio apšvietimo išėjimas (+)
• Raudonas laidas: degiminio maitinimo išėjimas (+)
• Geltonas/raudonas laidas: pastovus maitinimas 12V (+)
• Rožinis laidas: magnetolos pritildymo (mute) signalo išėjimas (+)
• Pilkas laidas: atbulinės eigos signalo išėjimas (+)

Komplekte: CAN Bus adapteris, montavimo instrukcija (anglų kalba)

Gamintojas: Connects2, Didžioji Britanija
